地下管線探測儀作業時的常見情況
時間: 2020-11-25 17:01
瀏覽次數：

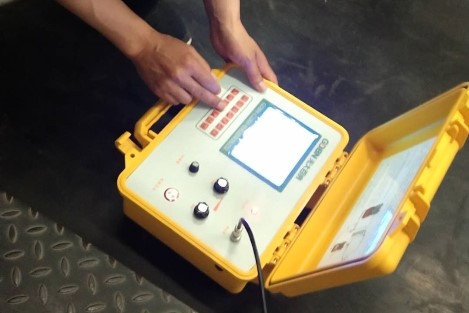

地下管線探測儀作為一種新型的地下管線普查智能聽診器，由發射器、接收器和附件組成，主要用于定位，地下管線的埋深測量和長距離跟蹤，以及管線絕緣故障點的測量和查找。那么
地下管線探測儀作為一種新型的地下管線普查智能聽診器，由發射器、接收器和附件組成，主要用于定位，地下管線的埋深測量和長距離跟蹤，以及管線絕緣故障點的測量和查找。那么在地下管線探測儀作業時，一般會遇到哪些常見的情況呢?
1、從接頭或交接箱出發追蹤
電纜施加發射機信號前，有必要拆開電纜上的公共接頭，以便能夠追蹤目標管線。如果要從交接箱出發追蹤所有電纜，可使發射機工作在感應方式，放置在交接箱的一側并與要追蹤的電纜成一直線。
2、長距離追蹤電纜
為了使發射機信號能傳輸足夠長的距離，有必要拆去電纜的接地連接。當接頭或交接處因為安全或避雷保護等原因被接地時，可用電涌(防止過載)放電器地代替接頭或交接處的接地以便保護電纜并使不中斷的定位工作成為可能。
3、接頭尖峰脈沖
大多數電纜接頭或交接處會在接收機響應上產生一個尖峰脈沖，工作經驗和對當?shù)厍闆r的了解有助于操作人員判明該尖峰脈沖是否表示有一個接頭箱。
4、金屬護欄
電纜通常直接埋設在公路上金屬護欄外側的路面下，信號會耦合到連綿不斷的金屬防護欄中。因為金屬防護欄靠近接收機下部天線，所以追蹤變得很困難。提起接收機，使下端的內部天線與金屬防護欄持平，便能克服這個困難。
5、街道照明
電纜正常情況下，街燈金屬柱與照明電纜金屬屏蔽層是與金屬柱相連的，此時將發射機信號接到街燈金屬柱上即可。若是水泥燈柱——除非照明電纜能夠與檢修架連接且接地，否則有必要將發射機信號與照明電纜的金屬屏蔽層連接起來。了解照明電纜(以及同一照明系統上其它街道設施)的有關位置和深度的情況對追蹤照明電纜是很有幫助的，一個連接點便可能給一大片區域的電纜施加信號。
利用街燈柱對其它電力電纜施加信號也是可行的，但信號可能很弱，因為信號返回變電站之前可能已傳輸很長距離，而且還要再一次從系統中流出來。這時可以將發射機調高輸出功率模式并調高輸出功率。這種方法對施加信號有困難或不方便的電纜進行定位是可行的。
對于從木制電桿、水泥電桿或照明柱上下來的電纜，可將地下管線探測儀的發射機置于感應方式，并靠在桿柱上與大地成直角來施加信號。
6、追蹤金屬煤氣管道
一般的管線定位和追蹤技術可用于鋼制煤氣管道的探測。
有些煤氣管道有絕緣的接頭，將煤氣表處施加發射機信號時，要用跳線將任何絕緣墊圈旁路。這樣做就能給進入屋內的煤氣管提供一條有效的接地回路。
如果對公路邊或公路路面下的煤氣管道進行定位，則可用單端連接法將發射機連接到閥門上，將接地電纜連接到閥門箱的金屬架上，要保證線夾夾好，能提供良好的電氣連接。必要時，在連接前應刷刮油漆或鐵銹。
有時一段管線上可能會有一些絕緣接頭，應將發射機信號再一次施加到每個絕緣接頭的遠端，發射機應該選用較高的信號頻率。其它一些鐵管上可能會有幾乎不讓信號通過的接頭，用感應法追蹤鐵管，并將發射機移到后面探測到信號的那個位置上。
以上就是小編分析總結的地下管線探測儀在工作中的常見情況，你是否了解了呢?
